代立东教授自2025年底加入贵州师范大学以来，已组建起一支具有国际视野的高水平科研团队，并建成贵州师范大学高水平高温高压物性实验测量与理论计算实验室，成功搭建完成多套大型综合实验平台、原位测试系统与理论计算平台，并取得一系列研究进展和科研成果。

代表性成果一：基于冲击波动态加载条件下，镁掺杂的氧化镉纳米颗粒的高压物性实验研究，揭示了Mg²⁺掺杂可显著提升CdO纳米颗粒在声冲击波下的结构稳定性：纯CdO在200次冲击发生B1–B2相变，而Mg-CdO仍保持B1相；同时100次冲击即诱导球状向六角蜂窝状形貌转变，并调控带隙与磁性。该成果为外源掺杂设计高稳定、多功能氧化物纳米材料提供新思路。相关成果发表在2026年最新一期的自然指数期刊《Inorganic Chemistry》上，全文链接：http://pubs.acs.org/doi/abs/10.1021/acs.inorgchem.6c03645。

论文第一作者Sivakumar Aswathappa博士，自2022年以博士后身份加入代立东科研团队以来，长期从事冲击波动态加载条件下高压物性研究。在代立东的指导下，从贵州师范大学工作至今，已发表SCI论文近200篇，于2024年、2025年和2026年连续三年入选全球前2%顶尖科学家“年度科学影响力”榜单。

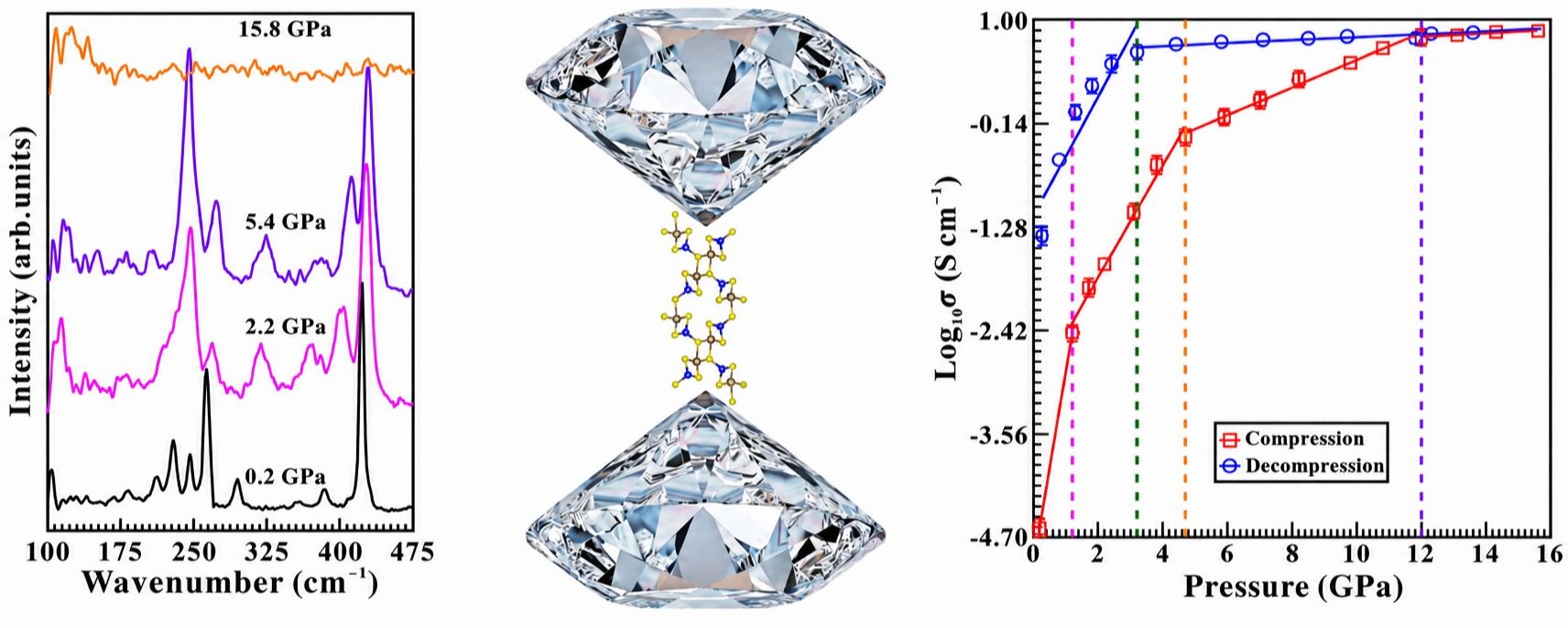

代表性成果二：基于金刚石对顶砧条件下，综合高压拉曼、微区XRD与电导率高温原位测量，发现双金属硫属化物CuTaS₃在2.2和5.4 GPa发生连续结构相变，并于12.5 GPa实现金属化；相变对静水压环境不敏感，卸压后仅部分可逆。该工作为压力工程调控双金属硫属化物物性及器件应用提供了重要依据。相关成果发表在2026年最新一期的自然指数期刊《Inorganic Chemistry》上，全文链接：http://pubs.acs.org/doi/abs/10.1021/acs.inorgchem.6c01954。

论文第一作者洪梅玲为代立东的博士后，主要从事金刚石对顶砧物性实验与理论研究。

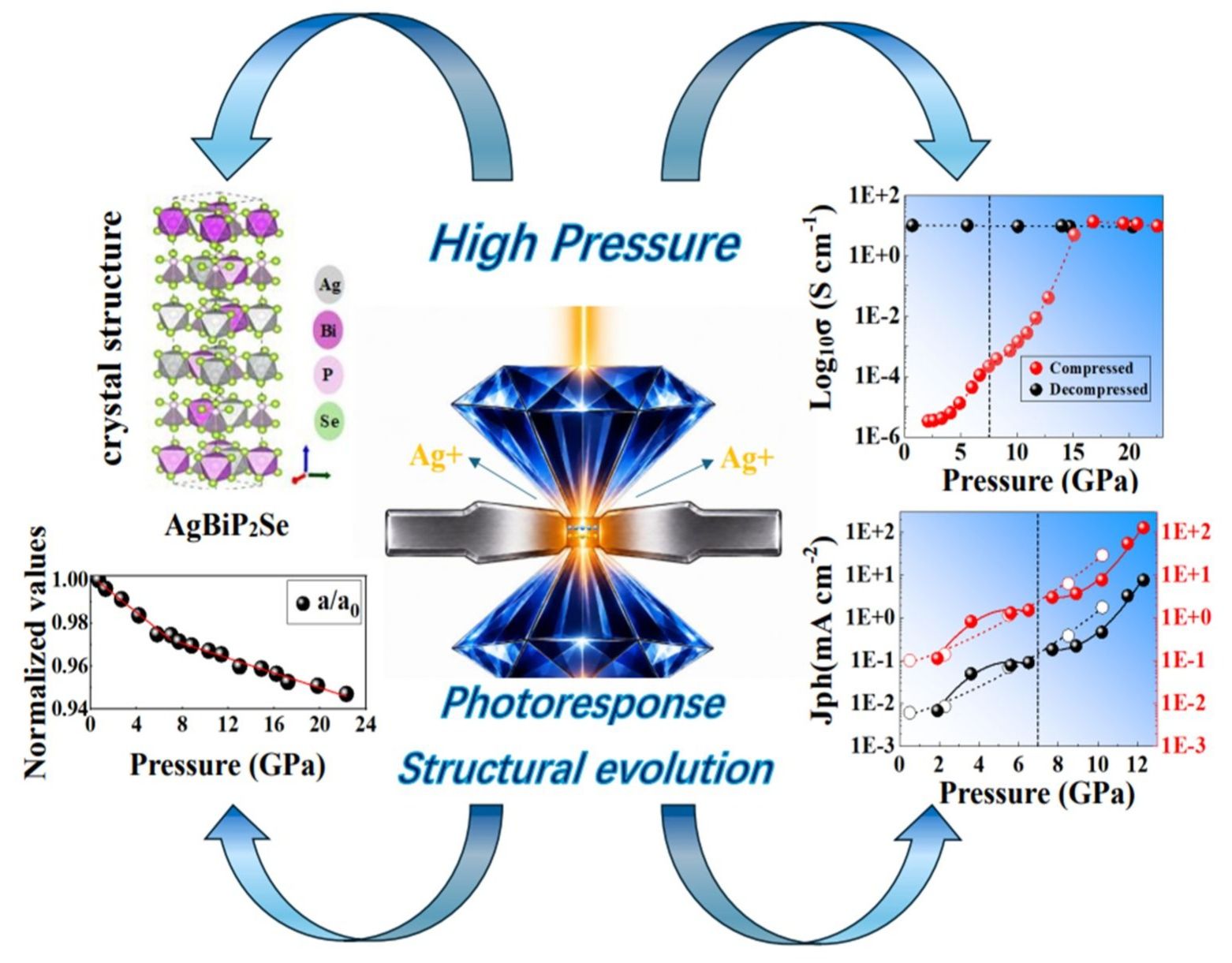

代表性成果三：基于金刚石对顶砧条件下，通过高压调控层状铁电半导体AgBiP₂Se₆，发现7.6 GPa同构相变、15.3 GPa金属化及28.2 GPa非晶化，并实现紫外-可见-近红外宽带光响应显著增强，365 nm下光电流密度与响应度均提升约1131倍。压力驱动电子重构为二维硫属化物光电器件优化提供新策略。相关成果发表在2026年最新一期的国内知名学术期刊《Chinese Journal of Structural Chemistry》（2026年最新影响因子为10.5）上，全文链接：https://doi.org/10.1016/j.cjsc.2026.101080。

论文重要贡献作者柳凯祥为代立东的博士生，主要从事金刚石对顶砧物性实验与理论研究，他和洪梅玲从硕士到博士/博士后，指导老师一直是代立东教授，其间取得了大量的原创性研究成果。
